Automatic Water Pump Controller (Smart3D) 2022

Description:
এই ডিভাইসটি পানির পাম্পকে সম্পূর্ণ স্বয়ংক্রিয়ভাবে চালু এবং বন্ধ করে থাকে। এটি ব্যবহার করলে পানি, বিদ্যুৎ এবং আপনার সময়ের আর অপচয় হবে না । পানির মোটর চালু বা বন্ধ করার জন্য কাউকে অপেক্ষা করতে হবে না।

আমরা ২০১৫ সাল থেকে সফলতার সাথে এই ডিভাইস উৎপাদন এবং সমগ্র বাংলাদেশে বাজারজাত করে আসছি। এই ডিভাইসটিতে ব্যবহার করা হয়েছে শক্তিশালী মাইক্রোপ্রসেসর ও উন্নত পি.সি.বি. এবং রীলে। তাই এটি বহু বছর একটানা চলতে পারে কোনো সমস্যা ছাড়াই। এতে আছে উন্নত ও নিখুঁত প্রোগ্রাম যা ১০০% সঠিক পানির লেভেল নির্ণয় করে। এর বিশেষ টেকনোলজি পানির সেন্সর গুলোকে ১৫ গুন্ বেশি আয়ষ্কাল দিতে সক্ষম।

এই পণ্যটি ও আমাদের সম্পর্কে বিস্তারিত জানতে গুগল-এ সার্চ করুন JK Technology Bangladesh

এর বিশেষত্ব :
ওভারহেড-ট্যাংক এবং রিজার্ভড-ট্যাংক এর পানির লেভেল দেখার জন্য আছে এল.সি.ডি. ডিসপ্লে।
রিজার্ভড ট্যাংকে পানি না থাকলে যেন পাম্প চালু না হয় সেজন্য আছে ড্রাই-রান প্রটেকশন।
দুর্ঘটনাবশত সেন্সর ক্যাবল ছিড়ে গেলে যেন পানির অতিরিক্ত অপচয় না হয় সেজন্য আছে রান-লিমিট সুবিধা।
প্রয়োজনমতো যেকোনো সময় অন-অফ করার জন্য আছে অন-অফ বাটন।



সেটআপ পদ্ধতি :

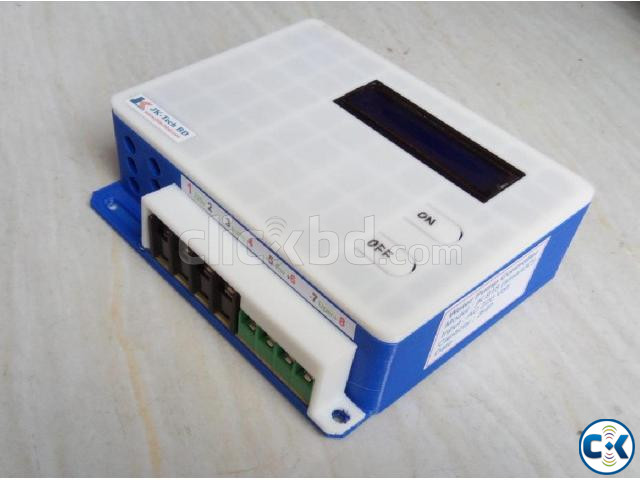

সেটআপ প্রক্রিয়াকে আমরা অত্যন্ত সহজ করেছি। ডিভাইসটিতে সংযুক্ত দেওয়ার জন্য রয়েছে ক্রমিক নং দেওয়া ৮টি টার্মিনাল। সাথে দেওয়া ডায়াগ্রাম অনুসরণ করে টার্মিনালে সংযোগ দিন ।
১ ও ২ নং এ ২২০ভোল্ট এ.সি. ইনপুট দিতে হবে ।
৩ ও ৪ নংএ পাম্প এর নিউট্রাল ও ফেজ সংযোগ করতে হবে।
৫ ও ৬ এ রিজার্ভড ট্যাংকএর জন্য দেওয়া ওয়াটার-সেন্সর সংযোগ দিন। রিজার্ভড ট্যাংক না থাকলে ৫ ও ৬ নং কে শর্টসার্কিট করে দিন।
৭ ও ৮ নং এ ওভারহেড ট্যাংকের ওয়াটার সেন্সর এর সাথে সংযোগ দিন।



সাথে দেওয়া ওয়াটার সেন্সর এর একদিকে ২টি অন্যদিকে ৬টি তার/ক্যাবল রয়েছে। একদিকের ২টি তারকে ডিভাইসের ৫/৬ অথবা ৭/৮ এ সংযোগ দিতে হবে। সেসরের অন্যদিকে থাকা ৬টি তার ট্যাংকের ভেতর উপর থেকে নিচে ঝুলিয়ে দিতে হবে। ট্যাংক ছোট হলে ৬টি তার প্রয়োজন মতো কেটে নিন। এক্ষেত্রে লক্ষণীয় যে : সেন্সর এর উপরে থাকা ২টি তার-এ পানি স্পর্শ করলে পাম্প বন্ধ হবে। লেভেল দেখাবে ৯৯% . এবং নিচের দিকে থাকা সেন্সরের লম্বা তার ২টি থেকে পানি নিচে চলে গেলে লেভেল ০০% হবে এবং পাম্প চালু হবে। মাঝে থাকা ১টি করে হলুদ তার পানির লেভেল ৫০%, ৭৫% দেখার জন্য ব্যবহার হয়ে থাকে।


Water Sensor Setup Process

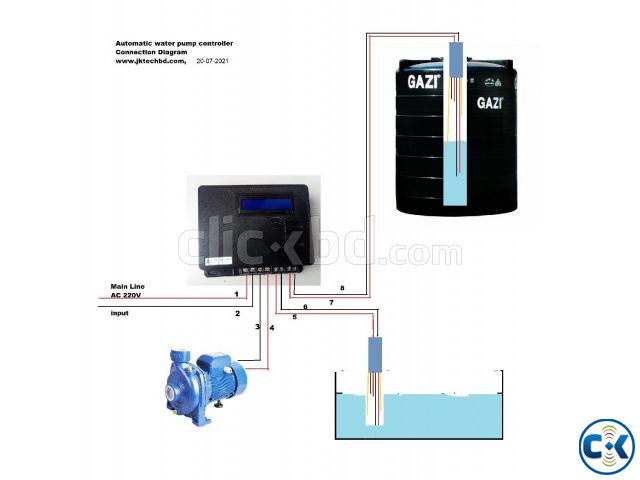

Controller Connection with Main Line and pump





Specification:
1. Capacity : 3 Horse Power.
2. Size :14cm X 12cm X 4cm.
3. Water sensor Voltage : 5v.
4. Fully automatic and Easy installation.
5. Dual Tank monitoring (overhead + reservoir).
6. Pump Temperature monitoring (Optional).
7. Audio Alarm (in Error, Pump Run, sensor Fail).
8. Ensure no overflows or dry running.

9. ON/OFF switch for manual control.

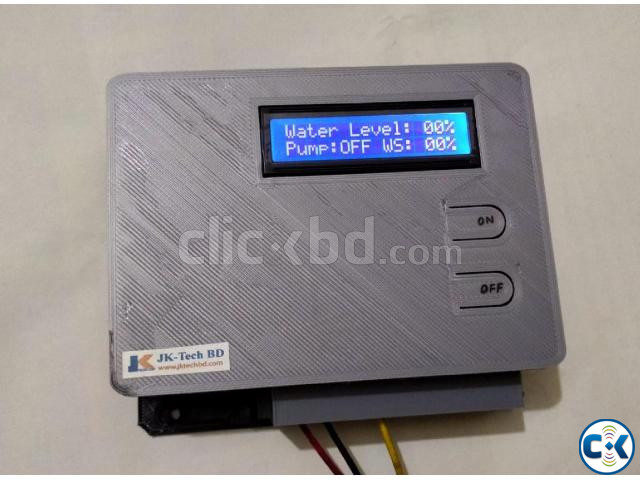

10. Large and Clear 16x2 LCD display.
11. Five Step water level display On LCD.
12. Run time limit facilities.(Hr:MM=99:59)
13. Run time Counting.(Max:25599:59 =Hour:minute)
14. total Start/Stop Count.(max:99999)
15. Last Run time (99:59:59 hr:mm:ss).
16. Sensors and cable status show.
17. Signal noise level show.
18. one year guarantee.



Function of Buttons:

1. upper button : short press >> turn ON PUMP

2. Lower Button : short press >> turn OFF PUMP

3. Press 1 sec any button : Enter to setting mode

During Setting mode

4. short press any button to scroll down menu list

5. press 1 sec : Enter to change a setting

6. again press 1 sec : Exit from change setting

7. Upper button : short press > increase value

8. Lower button : short press > decrease value
